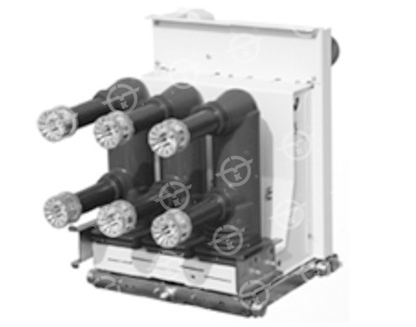

VYK2-12- 固封式真空断路器

型号名称: VYK2-12- 固封式真空断路器

产品类别: 断路器

产品简介

产品概述:

VYK2-12系列真空断路器是由云南云开电气股份有限公司自主研发的新一代系列化12kV真空断路器,广泛应用于三相交流50Hz,额定电压7.212kV户内铠装式空气、气体绝缘开关设备。

在开关设备内的安装方式既可是固定式,也可是手车式。还可根据用户的需求,手车式增设电动机驱动装置,实现断路器手车在开关设备内进/出的电动操作。

产品特点:

⑴采用优化的弹簧操动机构,设计合理,结构简单、可靠。在频繁操作或要求各种工况下,具有极好的优越性。该断路器具有极高的操作可靠性与使用寿命,以及免维护的固封极柱。

⑵固封式极柱,采用成熟的自动凝胶工艺APG工艺将真空灭弧室、主导电回路固定,保证导电回路绝缘稳定可靠。

⑶固封极柱采用优质的环氧树脂及缓冲层保证了可靠的绝缘性能,避免了因碰撞和冲击给真空灭弧室造成的损害,同时也避免了因表面静电积尘、凝露等引起的绝缘水平的降低。

⑷一次导电主回路采用特殊结构和材质,发热量大大降低,满足了温升的要求并降低了电能损耗,可靠性有了很大提高。

⑸有可靠的防误操作联锁,确保了人员和设备的安全,操作方便,维护简单。

⑹断路器体积小,重量轻,操作灵活方便。

主要技术参数:

序号

项目

单位

参数

1

额定电压

kV

12

2

额定频率

Hz

50

3

额定电流

A

630125016002000250031504000

4

额定短路开断电流

kA

202531.54050

5

额定短时耐受电流

kA

202531.54050

6

额定短时耐受电流持续时间

s

4

7

额定短路关合电流

kA

506380100125

8

额定峰值耐受电流

kA

506380100125

9

机械寿命

20000

10

额定短路开断电流下的电寿命

30

11

额定短时工频耐受电压

kV

42

12

额定雷电冲击耐受电压

kV

75

13

辅助回路1min工频耐受电压

kV

2
